RWA Zentrale 4A-1D

Beschreibung

Funktionen

Die RWA-Steuerzentrale 4A-1D bietet Ihnen:

• Eine Lüftungs- und Auslösegruppe
• Eine überwachte RWA-Auslösegruppe 24V inkl. Nachtaktfunktion (nach VDS 2581) bis 4A Ausgangsstrom
• Eine zusätzliche Signal-Auslösegruppe 24V (z.B. akustischer/optischer Signalgeber) bis 100mA
• 3 überwachte Meldelinien:
  • Rauchmelder / Thermomelder (2-Draht)
  • Handauslösetaster mit Rückstellmöglichkeit und Sichtanzeige (OK, Störung & Auslösung)
  • Einbindung einer BMA (Brandmeldeanlage) / HAA (Hausalarm)
• Möglichkeit zur täglichen Lüftung durch zusätzliche Lüftungstaster
• Automatisches Schließen bei öffnen eines potenzialfreien Kontaktes wie z.B. über eine Wind- & Regensteuerung
• Auf der Platine integrierte LED-Sichtanzeige (Öffnungsrichtung der Antriebe, Alarm, OK & Störung)
• Überwachte Notstromversorgung für mindestens 72 Stunden nach Stromabfall
• Inklusive Akkumulatoren
• Zertifiziert nach DIN EN 12101-10 // Geprüft nach ISO 21927-9 // Erfüllt DIN 18232-9
• Zertifikatsnummer: 0757-CPR-286-9023120-1-1 // Notifiziertes Prüfunternehmen: ift Rosenheim 0757



Des weiteren bieten wir Ihnen eine umfangreiche Dokumentation (Anschlussschaltpläne und Bedienungsanleitung) sowie Projektierungshilfe auf Anfrage.

Technische Daten

RWA-Gruppen:	1
Lüftungsgruppen:	1
Anzahl Handauslösetaster:	Max. 10
Anzahl Rauch-/Thermomelder:	Max. 10
Ausgangsstrom (Antriebe):	Max. 4A
Ausgangsstrom (zus. Alarmgeber):	Max. 100mA
Primärspannung:	230V AC 50Hz
Antriebsspannung:	24VDC (20-28V)
Gehäuse Maße (BxHxT):	250mm x 350mm x 150mm
Gehäuse Farbe:	Lichtgrau (RAL 7035)
Gehäuse Schutzart:	IP30
Gehäuse abschließbar:	Ja

Lieferumfang

• • Bedienungsanleitung
  • RWA-Steuerzentrale
  • Passende Akkumulatoren

Kompatibilität

Die RWA Zentrale 4A-1D ist kompatibel mit:

Antriebe:	24V Motoren ( z.B. Kettenantrieb, Spindelantrieb) 24V Auslöseventile
Optische Brandmelder:	Optischer Rauchschalter S65 inkl. Sockel
Thermische Brandmelder:	Wärmemelder S65 inkl. Sockel
Handauslösetaster:	H+H Automation HAT-HBS2 H+H Automation HAT-NBS
Lüftungstaster:	Potenzialfreie Schließerkontakte bis 24V/1A belastbar
Externe Wind- & Regensteuerung:	K&G Pneumatik WRS 2
Akustische/Visuelle Alarmgeber:	24V-Akustischer AG / 24V-Visueller AG / 24V-Kombi-Alarmmelder

Weitere Auskünfte können Sie auf Anfrage erhalten.

Download

Installations- und Bedienungsanleitung
Datenblatt RWA 4A-1D
Zertifikat zu Leistungsbeständigkeit RWA 4A-1D
Leistungserklärung RWA 4A-1D

Rauchabzug: moderne Steuerung sorgt für zuverlässigen Betrieb

Entstehen Rauchgase und sammeln sich diese in einem Raum oder dem Treppenhaus, bilden sich schnell lebensgefährliche Situationen. Um dem vorzubeugen, braucht es vor allem eins: eine gute, auf den sicheren Rauchabzug ausgelegte Steuerung. Systeme, die der RWA-Steuerung dienen, sind ausgesprochen komplex und setzen sich aus verschiedenen Komponenten zusammen. Wichtig ist, dass alle Komponenten gut zusammenarbeiten, sodass eine zuverlässige Funktionsweise sichergestellt ist. Die RWA-Steuerung ist hierbei das „Gehirn“ der RWA-Anlage und steuert anhand von Eingangssignalen die Entrauchung. Primäres Ziel dieser Systeme ist es, sowohl lebensbedrohliche Rauchgase als auch Hitze gezielt nach außen abzuführen. Der Abzug ist aber nur das eine. Gleichzeitig muss auch sichergestellt werden, dass Luft wieder in den Raum hineingebracht wird.

Eine gute Planung ist bei der RWA-Steuerung das A und O

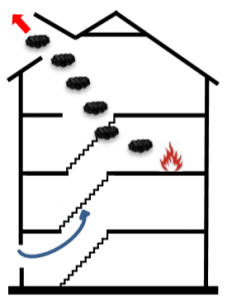

Bei der RWA-Steuerung in einem Gebäude sollten Sie nichts dem Zufall überlassen, sondern sich stattdessen immer für eine gute Planung entscheiden. So bedarf es zum einen Abluftöffnungen, die sich meistens im oberen Bereich des Daches oder der Fassade wiederfinden und Zuluftöffnungen, die in Bodennähe umgesetzt werden. Durch die Zuluftöffnungen wird sichergestellt, dass frische Luft in die jeweiligen Fluchtwege und Räume geleitet werden kann und ein sogenannter „Kamineffekt“ die Rauchgase und Wärme ableitet.

Komponenten einer modernen RWA-Steuerung

Eine gute RWA-Steuerung kommt nicht ohne einen korrekt ausgelegt Antrieb aus. Durch diesen werden RWA-Öffnungen zuverlässig geöffnet und geschlossen. Die RWA-Zentrale stellt die wesentliche Steuereinheit dar. Sie bedient die RWA-Antriebe, nimmt die Meldungen von Brandmeldern auf und sorgt zudem für eine zuverlässige und konsequente Störungsüberwachung. Außerdem wird die Lüftungsfunktion über diese zentrale Steuereinheit gesteuert. Wichtig ist aber auch die Montage von manuellen Brandmeldern im Gebäude. Sie ergänzen die automatischen Brandmelder, die generell dazu in der Lage sind, die Brandentstehung selbst zu erkennen und weiterzugeben.
