Beschreibung
Der optische Rauchmelder Serie65 verfügt über ein selbstverlöschendes weißes Gehäuse aus Polycarbonat mit windfesten Raucheinlässen. Kontakte aus vernickeltem Edelstahl verbinden den Melder mit dem Sockel. Im Gehäuse ist das optische System an einer Seite einer Leiterplatte montiert, und die signalverarbeitende Elektronik an der anderen. Die Sensorkammer ist ein schwarzes Formteil, welches wie ein Labyrinth aufgebaut ist, um das Eindringen von Licht aus der Umgebung zu verhindern. Das Labyrinth ist mit einem feinen Netz zum Schutz vor Insekten ausgestattet. Die Kammer enthält eine Infrarotlicht emittierende Diode (LED) und eine Fotodiode, die einen integrierten Filter gegen Umgebungslicht bietet.

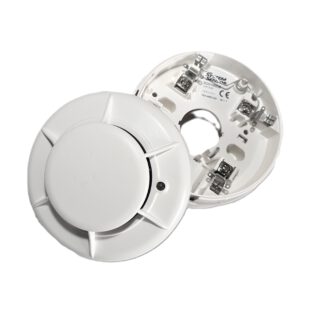

Der dazugehörige Sockel mit der Artikelnummer 45681 ist ebenfalls Bestandteil dieses Artikels.
Der S65 ist ausschließlich in Verbindung mit einer RWA (Rauch- und Wärmeabzugsanlage) oder FSA (Feststellanlage) zu verwenden!
Technische Details:
| Eigenschaft | Beschreibung |
|---|---|
| Teile-Bezeichnung: | 55000-317APO |
| Gewicht | 99g |
| Farbe | Weiß |
| Gehäusematerial | Polycarbonat |
| Durchmesser | 100mm |
| Detektionsprinzip | Photoelektrische Lichtstreuung |
| Sensorkonfiguration | Horizontale optische Bank mit Infrarot-Strahler und Sensor, radial angeordnet um vorwärts gestreutes Licht zu detektieren. |
| Einschaltstrom | 0.115mA |
| Statusanzeige – Alarm | Rot |
| Statusanzeige – Fehler | Aus |
| Ruhestrom | 50μA |
| Ruhestrom getestet bei | 24V DC |
| Abtast-Frequenz | einmal alle 3 Sekunden |
| Anschlussklemme -R | -R Parallelanzeige negativer Anschluss |
| Polarität | L1 & L2 sind polaritätsunabhängig |
| Alarmstrom (bei 24 Volt) | 52mA |
| Haltespannung (min.) | 6V |
| Übereinstimmungszertifikate | Normen: EN 54-7
Zulassungen: BOSEC, CPR, FG, LPCB, VdS |
Link zum Hersteller: Series 65
